環保：活性碳吸附治理工業廢氣和廢水工藝流程圖形結合

　　活性碳吸附治理工業廢氣工藝流程

　　基本工藝流程

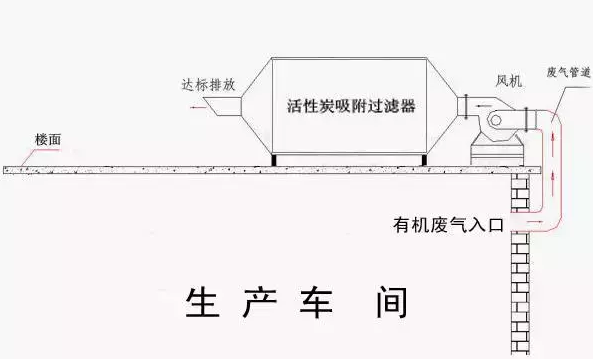

　　1、工藝流程圖

　　環保：活性碳吸附治理工業廢氣和廢水工藝流程圖形結合

　　2、工藝說明

　　車間有機廢氣通過吸氣罩收集，在排風機作用下，經過管道輸送進入幹式過濾器，再進入活性炭吸附裝置，有機汙染物被活性炭吸附，淨化後的氣體經風機增壓後達標排放。活性炭吸附飽和後，請***廠家再生後回用。

　　環保：活性碳吸附治理工業廢氣和廢水工藝流程圖形結合

　　3、活性炭的吸附原理

　　a.吸附現象是發生在兩個不同的相界麵的現象，吸附過程就是在界麵上的擴散過程，是發生在固體表麵的吸附，這是由於固體表麵存在著剩餘的吸引而引起的。

　　吸附可分為物理吸附和化學吸附；物理吸附亦稱範德華吸附，是由於吸附劑與吸附質分子之間的靜電力或範德華引力導致物理吸附引起的，當固體和氣體之間的分子引力大於氣體分子之間的引力時，即使氣體的壓力低於與操作溫度相對應和飽和蒸氣壓，氣體分子也會冷凝在固體表麵上，物理吸附是一種吸熱過程。

　　化學吸附亦稱活性吸附，是由於吸附劑表麵與吸附質分子間的化學反應力導致化學吸附，它涉及分子中化學鍵的破壞和重新結合，因此，化學吸附過程的吸附熱較物理吸附過程大。

　　在吸附過程中，物理吸附和化學吸附之間沒有嚴格的界限，同一物質在較低溫度下往往是化學吸附。活性炭纖維吸附以物理吸附為主，但由於表麵活性劑的存在，也有一定的化學吸附作用。

　　b.活性炭對廢氣吸附的特點：

　　（1）、對於芳香族化合物的吸附優於對非芳香族化合物的吸附。

　　（2）、對帶有支鍵的烴類物理優於對直鏈烴類物質的吸附。

　　（3）、對有機物中含有無機基團物質的吸附總是低於不含無機基團物質的吸附。

　　（4）、對分子量大和沸點高的化合物的吸附總是高於分子量小和沸點低的化合物的吸附。

　　（5）、吸附質濃度越高，吸附量也越高。

　　（6）、吸附劑內表麵積越大。吸附量越高。

　　活性碳纖維

　　以新型吸附材料—活性碳纖維（ACF）為吸附劑的吸附法是近幾年發展起來的一種新型的有機廢氣回收方法，被認為是***有效的回收淨化有機廢氣的新方法，近年來已引起廣大研究工作者和相關企業的極大關注。與傳統的活性炭相比，活性碳纖維具有以下優異特性：

　　1)比表麵積大，有效吸附容量高；

　　2)吸附、脫附快，能耗低，容易再生；

　　3)強度高、壽命長；

　　4)形狀多樣，便於工程應用；

　　5)可吸附低濃度氣體；

　　6)吸附選擇性強。

　　活性碳纖維有機廢氣回收裝置

　　以活性碳纖維有機廢氣回收裝置中典型的三箱吸附裝置為例，分析其設備組成、工藝流程及技術特點。

　　設備組成

　　吸附設備由引風風機、表冷器、過濾器、吸附器、分層槽等組成，整個係統的運行由PLC程序控製，自動切換吸附器，使之交替進行吸附、解吸和幹燥工藝過程的操作。

　　工藝流程

　　揮發性有機氣體先經過一定的前處理裝置，再經過濾器進一步去除尾氣中的雜質，以保證這些雜質不占用活性碳纖維的孔隙，影響活性碳纖維的吸附效率和使用壽命；過濾後的尾氣經風機引入吸附設備。

　　吸附了一定數量有機溶劑的活性碳纖維，用飽和水蒸汽進行解吸，解吸完成後將通過過濾的外界空氣送入吸附器由風機進行幹燥，使活性碳纖維床層冷卻並去除殘留的蒸汽，使活性碳纖維保持較高的吸附效率。幹燥好的吸附器進入下一工作程序循環進行吸附。

　　解吸出的含有機物的混合蒸汽進入冷凝器中進行一級冷凝，冷凝液再經板式冷凝器冷卻，經過冷凝的有機物和冷凝水進入分層槽，經重力分層，上層的有機物自動溢流至儲槽，然後經輸送泵送到吸附回收設備；下層的冷凝水排入廢水處理係統。

　　技術特點

　　（1）結構合理

　　吸附芯為籠型結構，具有活性碳纖維用量少，處理風量大的特點，可大幅度降低有機廢氣處理成本。

　　（2）吸附率高

　　由於活性碳纖維的比表麵積特性，決定了其吸附率可高達95%以上。采用***技術可以實現多級吸附，可以達到極高的吸附率，是目前國際上能夠達到苛刻的環保排放要求的吸附裝置。

　　（3）運行能耗低、費用低

　　由於活性碳纖維的脫附、再生能耗低，再加上活性碳纖維纏繞芯的氣流阻力小、風機功率小，所以在運行中活性碳纖維有機廢氣淨化回收裝置的氣耗和電耗均比較低。

　　（4）全自動控製、無人值守運行

　　采用德國西門子可編程序控製器中央控製，集成電磁閥、德國費斯托氣缸執行動作，可靠性高。按照工藝流程設計的模擬盤顯示，運行狀況可以一目了然，並設計有故障檢測及指示功能。可靠性強、操作簡單、便於維護。

　　（5）安全可靠、適用於有爆炸危險場所

　　采用防爆風機、防爆泵。控製櫃、氣動櫃采用正壓防爆技術，外部信號通過安全柵連接，係統接地，確保了裝置的安全性。

　　活性炭吸附法處理工業廢水，一舉幾得！

　　工業廢水處理現狀

　　廢水的常規處理方法有四類：物理處理法、化學出出處理法、物理化學處理方法和生物處理法。物理處理方法隻能處理工業廢水中不溶解的和懸浮的物質，一般在該過程中用到的方法有攪拌、離心分離以及過濾等；化學處理方法是通過人為的向工業廢水中加入特定的化學物質，以達到使廢水中存在的某種特定離子沉澱分離的目的，***後再經過沉降或者過濾除去不溶物，該過程常用的方法有化學沉澱法、中合法、混凝法以及氧化還原方法等；物理化學方法，主要是通過吸附法、膜分離法和離子交換法等來處理工業廢水中的有害物質，活性炭吸附法就屬於此類方法；而生物處理方法，則是在微生物的正常代謝活動中，消耗掉工業廢水中的處於溶液、膠體以及微細懸浮狀態的有機物質之後，把它們轉化為穩定無害的物質，這種方法又可以根據處理機理分為厭氧生物處理法和好氧生物處理法。

　　活性炭吸附法處理工業廢水

　　1、原理

　　活性炭是用木材、煤、果殼等含碳物質在高溫和缺氧條件下活化製成。它有非常多的微孔和巨大的比表麵積，通常1克活性炭的表麵積達500~1500米,因而具有很強的物理吸附能力，能有效地吸附廢水中的有機汙染物。此外，在活化過程中活性炭表麵的非結晶部位上形成一些含氧官能團，如羧基(-COOH)、羥基(-OH)、羰基。這些基團使活性炭具有化學吸附和催化氧化、還原的性能，能有效地去除廢水中一些金屬離子。活性炭具有很強的吸附作用，可以吸附工業廢水中的微小粒子，使其沉澱排除，達到廢水處理的目的。活性炭由於它的多孔隙結構，使得它表麵形成了大量的微小孔洞，這些孔洞的直徑一般在很小的納米數量級，這就造成了活性炭的相對表麵積十分巨大，對外界的細粒子產生巨大的吸附作用。

　　除了將活性炭放入工業廢水中自主吸附以外，還可以用通熱風的方法在吸附過程中為活性炭提供源源不斷的氧氣，這樣活性炭的吸附能力在通風和升溫條件下就會逐漸加強，汙水處理的效果也就越明顯。

　　2、活性炭吸附法處理工業廢水的優點

　　活性炭吸附法處理工業廢水的優點是:

　　①處理效果好而且比較穩定;

　　②提高了微生物對有機毒物和重金屬的抗性;

　　③產生有凝聚力的炭體和微生物,形成堅實和稠密的汙泥,改善了活性汙泥法的操作條件;

　　④活性炭能吸附表麵活性物質，解決了曝氣池中的起泡沫問題;

　　⑤能用於處理成分複雜、濃度和水量多變的廢水;

　　⑥粉末炭成本低。

　　活性炭吸附法屬於上述工業廢水處理方法中的物理化學方法，顯然，它不僅可以物理吸附很多不溶的有害物質，對於呈離子狀態的有害離子，也可以進行有效的化學吸附，兼具物理處理方法和化學處理方法的優點。除此以外，活性炭的處理工業廢水的效率以及質量都特別高。活性炭由於其多孔隙結構，它的相對表麵積十分巨大，這賦予了它***的吸附能力，同時，它的碳鏈結構使其具有很大的剛性，這讓活性炭在使用過程中能夠保持自己的形狀結構，有效發揮吸附作用。

　　活性炭吸附法具備物理方法處理廢水的優點，對廢水中遊離的汞和鉻等重金屬有毒離子和微小雜質進行直接的吸附作用，補血藥加入額外的化學助劑，這在一定程度上減少了工業廢水處理的成本，並避免了投放化學助劑有可能帶來的危害。除了上述優點以外，活性炭生產製造成本低也是人們選擇它來處理工業廢水的很關鍵的一點，活性炭來源於生活中的有機廢料，經過簡單的炭化和氣體處理以後，就成為工業用途的活性炭。在活性炭的處理廢水過程中，活性炭的結構和性質都沒有改變，這就使得活性炭的回收再利用成為可能，通過簡單的用水衝刷和洗劑晾幹，活性炭就又可以用來處理廢水。這種成本低、效果好的工業廢水處理方法一直以來被很多工廠使用。

　　活性炭吸附法在工業廢水處理中的應用介紹

　　1、活性炭吸附法處理工業含油汙水

　　對於含油汙染的工業廢汙水，比如油輪泄露造成的海水汙染，工廠的油汙廢料等，都需要經過多級處理才能夠達到標準。由於石油是有機物質，隻有與之相容性很好的物質才能吸附並除去它，而活性炭的親水性比較好，相應的它的親油性就比較差，就造成了活性炭對油汙的吸附量有一定的上限。這就需要對含油工業廢水先進行有機物吸附以及多級處理以後，再用活性炭進行***後處理，以吸附完全廢水中的油汙。

　　2、活性炭吸附法處理工業含重金屬離子的汙水

　　工業廢水多為化學反應的廢液，其中就包含了大量未反應完全的汞、鉻等有毒重金屬，這類金屬若不經過處理就排放進河流，會對植物的生長以及動物體內蛋白質的代謝和呼吸道造成致命的危險。活性炭對於工業廢水中含毒性***大的低濃度汞的吸附作用很強，能夠有效的除淨其中的汞離子；但是，汞的濃度很大以後，就必須要先經過化學方法來使汞沉澱，然後再用活性炭來徹底吸附其中的殘留汞離子。活性炭處理含鉻工業廢水的機理雖然很複雜，包括對鉻的物理吸附，化學還原以及物理化學吸附等，但是效果卻很好，一般的含鉻廢水隻用活性炭吸附就可以除幹淨其中的鉻離子。

　　3、活性炭吸附法處理含顏料工業廢水

　　紡織工業尤其是近年來服裝工業和造紙業的發展以及生產過程中產生的廢水處理的不徹底，導致了顏料工業廢水的排放量越來越大，由於該類型工業廢水中的成分十分複雜，並且濃度大，色質深，很難單用活性炭來進行處理。一般對於顏料工業廢水，常用的處理方法是先對廢水進行氧化和吸附，然後再進行膜分離和多級降解，***後再用活性炭來做深度除色處理，活性炭對於顏色的強力吸附的優點，使得它在顏料廢水的處理中有很大的應用前景。

　　來源：環保水圈
